КОМПОНЕНТЫ ДЛЯ ПОСТРОЕНИЯ МИКРОПРОЦЕССОРНЫХ СИСТЕМ
Сравнительные характеристики микросхем контроллеров для микропроцессора Н1806ВМ2 представлены в таблице.
| Микросхема |
1582ВЖ3-0123 |
1582ВЖ3-0239 |
1582ВЖ3-0266 |
1582ВЖ3-0270 |
| Интерфейс RS-232 |
+ |
+ |
+ |
+ |
| Чтение/запись без участия процессора по RS-232
(режим загрузки и отладки) |
- |
- |
+ |
+ |
| Формирование стартовой последовательности ACLO, DCLO |
- |
- |
+ |
+ |
| Регистр начального пуска, разрядов |
8 |
8 |
2 |
1 |
| Диспетчер памяти |
- |
- |
- |
+ |
| Карта защиты памяти |
+ |
+ |
- |
- |
| Системный таймер |
+ |
+ |
+ |
+ |
| 16р. программируемый таймер |
+ |
+ |
- |
+ |
| WD-таймер |
- |
- |
+ |
+ |
| Параллельный порт, разрядов |
- |
- |
8 |
8 |
| Частота кварцевого генератора, МГц |
4.608 |
9.216 |
10.0 |
10.0 |
| Системная частота, МГц |
4.608 |
4.608 |
5.0 |
5.0 |
В качестве примера законченной системы реального времени представлена небольшая четырехслойная плата в формате PC-104,
которая несет на себе микропроцессор Н1806ВМ2, RS-232,
2 таймера, 8-и разрядный параллельный порт,16кб ОЗУ, 16кб ПЗУ и мультиплексный канал.
Плата может быть подключена к РС по каналу RS-232 и по этому же каналу могут быть загружены и прочитаны программы в ПЗУ
или регистры внешних устройств.

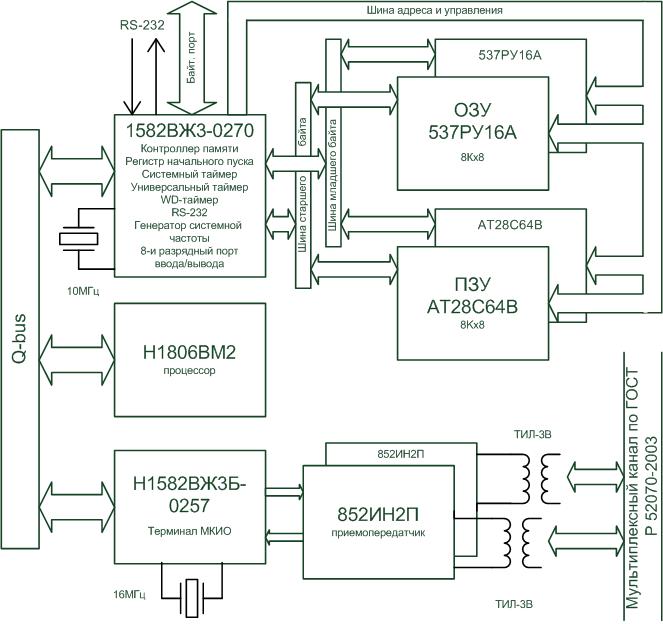

Блок-схема платы.
Принципиальная схема платы в формате PDF.
|
